Q03. ダイアグラムで図形の代わりに画像を使いたい¶

Next Design には標準で様々な図形が組込まれていますが、組込みの図形の代わりに独自の画像を使用することができます。

操作手順¶

ダイアグラムのビュー定義でシェイプに独自の画像を設定するには、次の手順で行います。

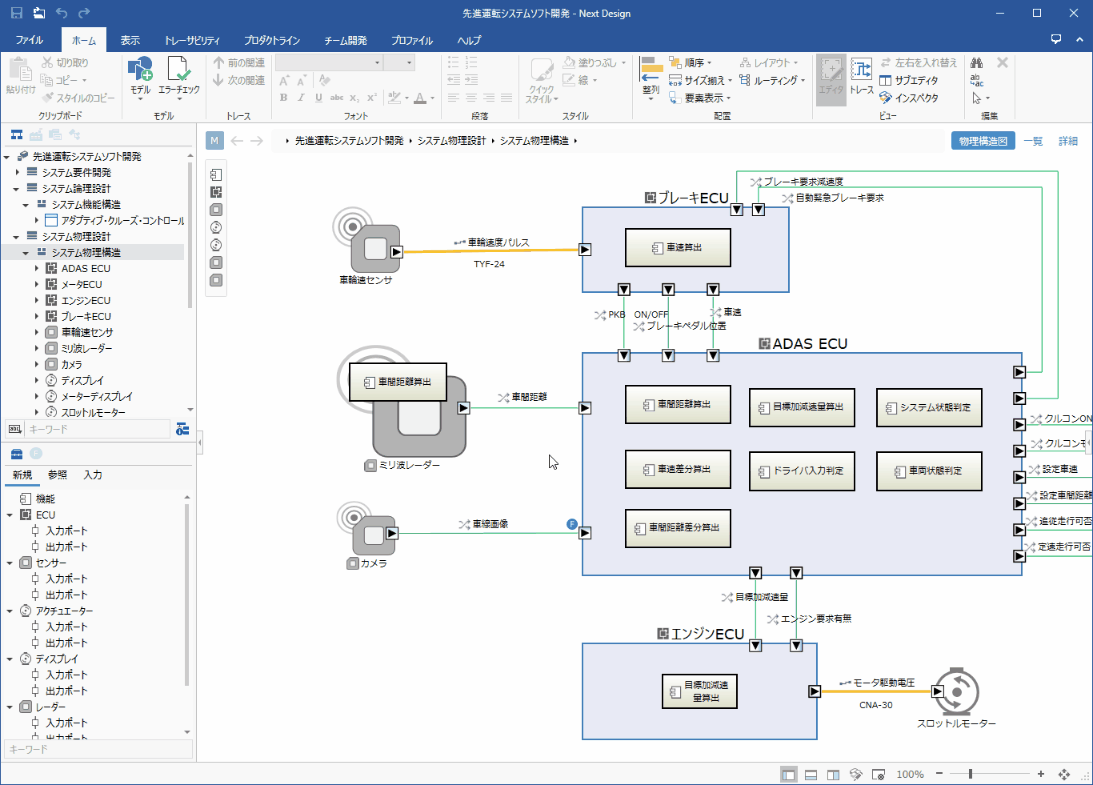

シェイプに独自の画像を設定する

操作手順

対象のダイアグラムを表示し、変更するシェイプを選択します。
リボンから [表示] > [ペイン] > [インスペクタ] トグルボタンをクリックしてインスペクタを表示し、インスペクタの上部で [シェイプ定義] タブを選択します。
インスペクタの [シェイプ定義] タブで、[スタイル] グループから [図形] の選択ボタンをクリックして、図形一覧を表示します。
図形一覧の下端に表示される [その他のシェイプ] をクリックして、[シェイプの選択] ダイアログを開きます。
ダイアログの上部で [カスタム] タブを選択し、下部の [+] アイコンをクリックして、[シェイプの登録] ダイアログを開きます。
シェイプに使用する画像ファイル¹を選択して [開く] ボタンを押下すると、[カスタム] タブの図形一覧に使用可能な図形として追加されます。
図形として追加された画像を選択して [OK] ボタンを押下すると、ダイアグラム上のシェイプが選択した画像に切り替わります。
